拍击筛工作原理

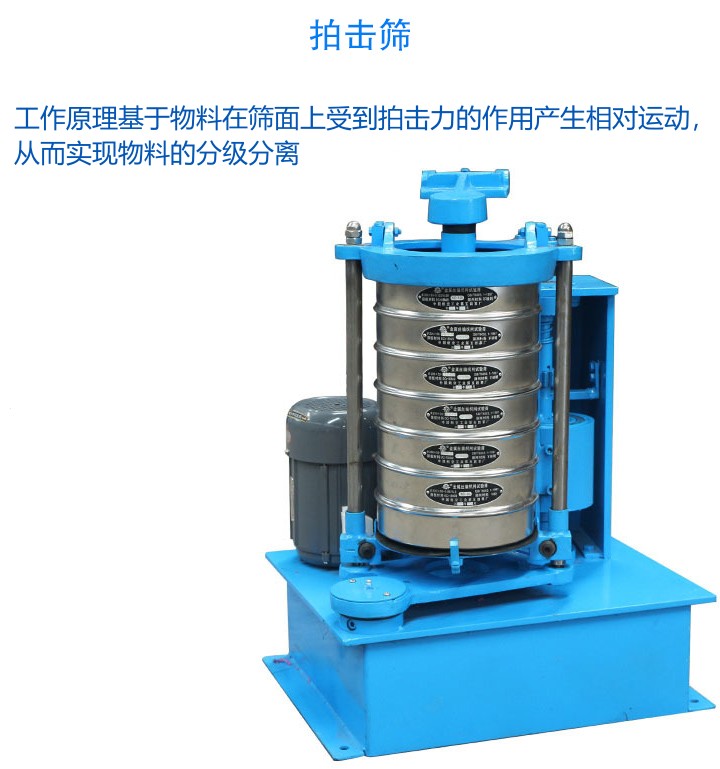

拍击筛是一种常用的筛分设备，其工作原理基于物料在筛面上受到拍击力的作用产生相对运动，从而实现物料的分级分离。下面将详细介绍拍击筛的工作原理。

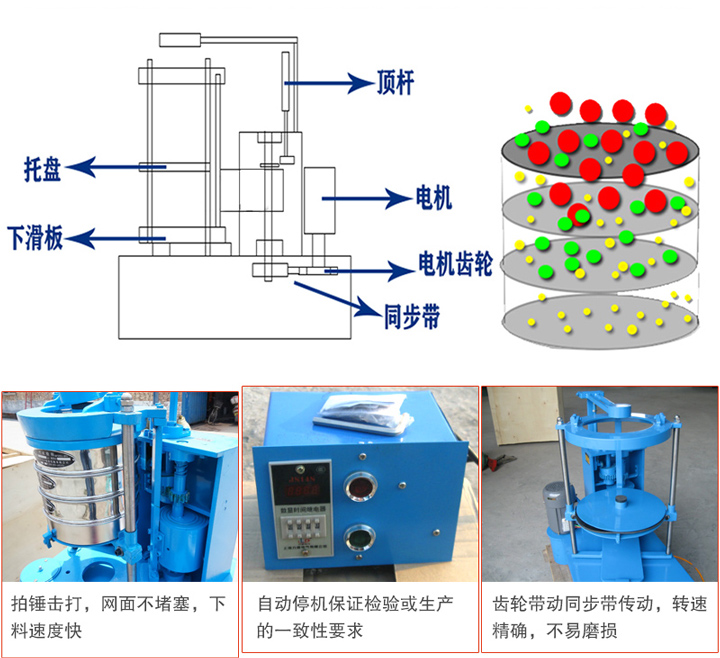

结构组成：

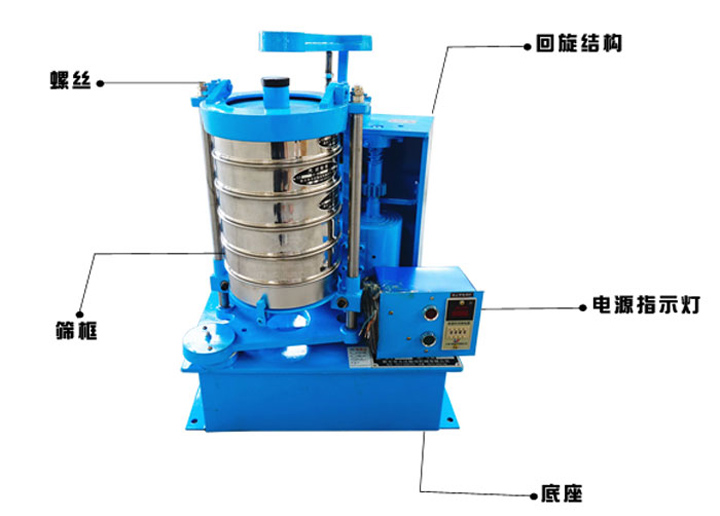

拍击筛主要由振动电机、筛箱、筛面、拍击装置和支撑系统等部分组成。振动电机通过激振产生振动力，传递给筛箱和筛面。筛箱是一个封闭的结构，内部安装有筛面，筛面上设置有拍击装置，用于给物料施加拍击力。

工作过程：

（1）振动电机激振：启动振动电机，电机产生振动力，将振动力传递给筛箱和筛面。

（2）物料投入：将待筛物料通过进料口投入筛箱内。

（3）振动传递：振动电机的振动力通过筛箱传递给筛面，使筛面产生振动。

（4）拍击作用：筛面上的拍击装置根据设定的频率和振幅进行拍击运动，给物料施加拍击力。

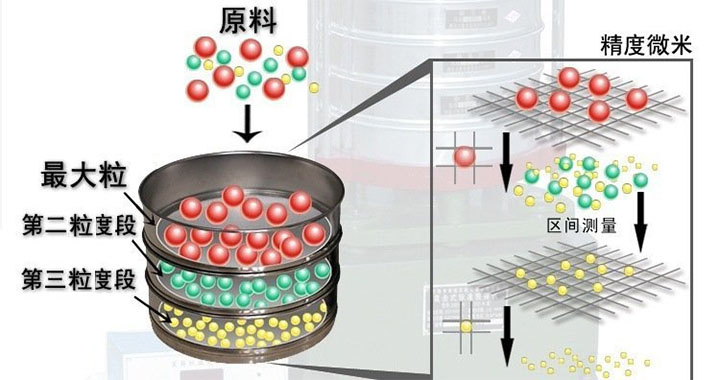

（5）物料分级：物料在筛面上受到振动和拍击力的作用下，发生相对运动。较小颗粒的物料通过筛孔，落入下层，形成细颗粒的筛分产品；较大颗粒的物料则无法通过筛孔，被阻挡在筛面上，形成粗颗粒的筛分产品。

（6）分层排出：筛分后的物料根据筛孔大小和物料粒度分布，在筛面上逐层分离，最终分别从不同层次的出料口排出。

工作特点：

（1）高效筛分：拍击筛通过振动和拍击力的作用，能够有效地将物料进行分级分离，实现高效的筛分操作。

（2）适应性强：拍击筛适用于各种颗粒大小和形状的物料，具有较好的适应性。

（3）自清洁性能：拍击筛的拍击装置能够有效地清理筛孔，防止筛孔堵塞，提高筛分效率。

（4）可调节性：通过调整振动电机的频率和振幅，可以对拍击筛的筛分效果进行调节，以满足不同物料的筛分要求。

（5）广泛应用：拍击筛广泛应用于矿山、冶金、化工、建材、粮食加工等行业，在固体物料的筛分过程中起到重要作用。

总之，拍击筛通过振动电机产生的振动力和拍击装置的拍击力，使物料在筛面上产生相对运动，实现物料的分级分离。其工作原理简单有效，适用于各种颗粒物料的筛分操作。
